最近有許多客戶在收到貨后，問無刷電機怎么接線。今天就給大家分享一下經驗。首先，大家要先了解一些常識。

1. 無刷驅動器供電有直流也有交流供電，所以在通電前一定要檢查正負極是否連接正確。

2. 無刷電機的三根相線和5根霍爾線都有明確的定義，一定要向廠家詢問好每根線的定義，再與驅動器完全接對后，再通電使用。

3. 電機在運行中，如果需要改變方向，需先將電機減速至停止后，再進行換向。

4. 詳細閱讀驅動器的說明書后再通電使用。

     下面進入正題，咱們以BL驅動器和110無刷48V1500W4.8NM的無刷電機來舉例，首先，咱們要先確定無刷電機8根線的定義，如下圖：

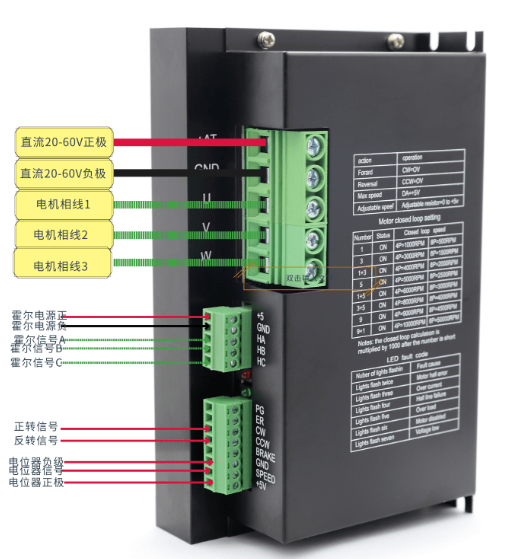

如圖可知8根線的定義，然后通過閱讀驅動器的說明書，可以了解到驅動器的接線口定義，如下圖：

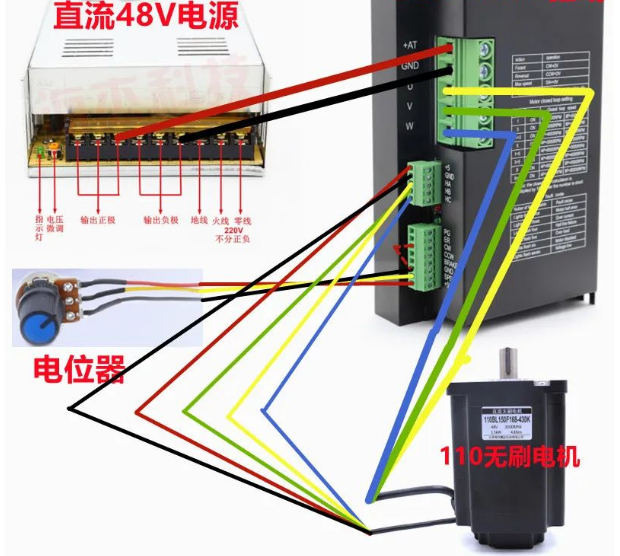

知道了電機和驅動的線的定義，我們將其一一對應接上

需要注意的是，如果外接電位器的話，需要串一根線到CW或CCW上，控制正反轉，這樣轉動電位器旋鈕才會有反應。
