閉環步進電機驅動器 DHS882產品特征：

采用全新32位電機控制專用DSP芯片;
◆ 采用先進的矢量型閉環控制技術 ;
◆ 具有梯形波測試功能 ;?靜態電流和動態電流可以任意設置（0---8.2A范圍內）;
◆ 可驅動86系列混合伺服電機;光耦隔離差分信號輸入;
◆ 脈沖響應頻率最高可達200KHZ;· 細分任意設定（1---512范圍內）;
◆ 具有過流、過壓和跟蹤誤差超差等保護 ;?

閉環步進電機驅動器 DHS882概述?：

DHS882 是一款新型簡易伺服驅動器，采用最新專用電機控制DSP芯片和應用矢量型閉環控制技術，從而徹底克服開環步進電機丟步的問題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度，降低機器的能耗。在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。安裝尺寸小性價比高?。

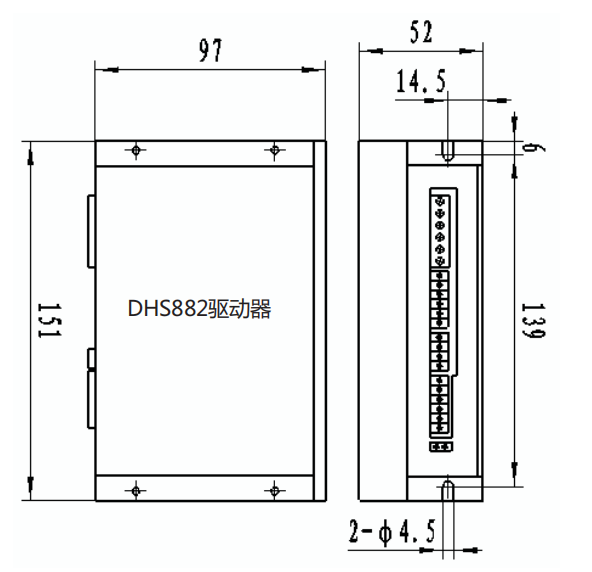

閉環步進電機驅動器 DHS882示意圖：

閉環步進電機驅動器 DHS882驅動器接口與接線介紹?

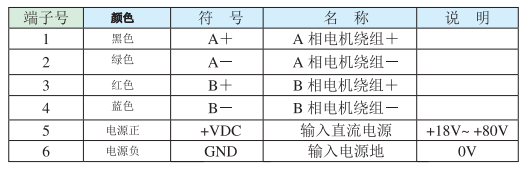

1）電機和電源輸入端口?

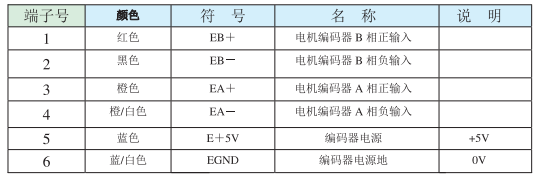

2）編碼器信號輸入端口?

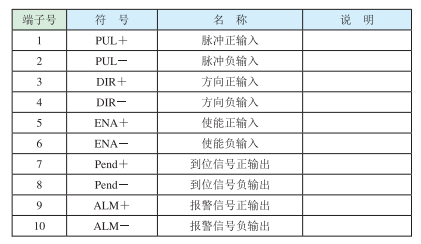

3）控制信號端口?

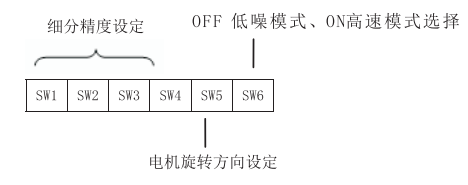

閉環步進驅動器 DHS882撥碼開關設定：

DHS882驅動器采用六位撥碼開關設定細分精度、控制信號有效沿和電機旋轉方向設定，詳細描述如下 ∶?

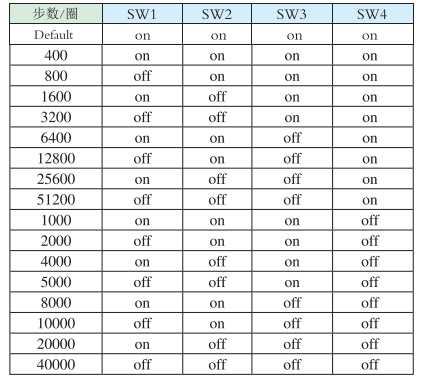

閉環步進驅動器 DHS882細分設定?：

閉環步進驅動器 DHS882驅動器參數設置?：

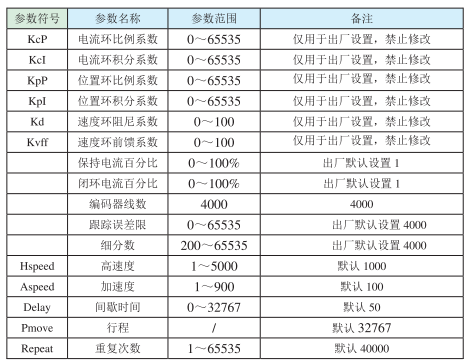

DHS882 混合伺服驅動器的參數設置必須通過PC機的 RS232串行通訊口，采用專用調試軟件完成參數設置，驅動器內部存有一套對應電機最佳的默認出廠配置參數，用戶只須按照具體使用情況調整驅動器內部細分數即可，詳細使用情況請參看DMC2 調試軟件的使用說明。 具體 可調整參數及功能見下表∶?
