三相直流無刷永磁電機的連接方式
發布時間：2020-12-03 09:34:45
在三項直流無刷永磁電機的前提下
如果是方波充磁的話，就稱之為BLDC（無刷直流電機,Brushless Direct Current Motor, BLDCM）
如果是180度充磁，稱之為正弦波電機（PMSM），也稱之為空間矢量控制
什么是三項 ：三項代表的是UVW三項。
單項導通
單項導通的導通方式是一項一項輪流導通
導通順序?yàn)椋篣 - V - W - U - V - W
優點和缺點
優點：控制簡單
缺點：
每次只有一項繞組導通，另外兩項不導通，造成繞組的浪費
馬達轉的時候，額線圈實際上就是線包/銅絲。馬達的銅絲越多，體積就越大。因?yàn)槊看沃挥幸豁?xiàng)繞組導通，另外兩項繞組不導通，實際上有兩個繞組是浪費的，電流必然會小。如果用一項繞組導通和兩相繞組導通進行對比，相同體積，一項繞組功率小。如果一項繞組導通和兩相繞組導通的功率相等，那么兩項繞組電機體積小。
結論：
控制器成本低廉，控制簡單，但是馬達功率低，電機成本高。
星形連接

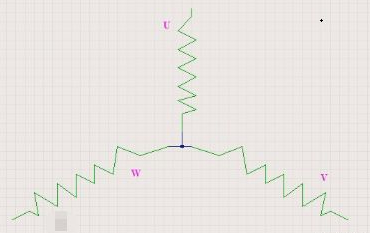

圖為星形連接的UVW連接圖
導通方式：兩項繞組輪流導通
當U項和V項導通，則W項不導通
當V項和W項導通，則U項不導通
當W項和U項導通，則V項不導通
因?yàn)槊恳粫r(shí)刻只有兩項被導通，所以就稱之為兩項繞組輪流導通
這種連接方式，也稱之為星形連接。
其中電流的流向分為 6種狀態：
1)U-V
2)V-W
3)W-U
4)V-U
5)W-V
6)U-W
優點：
在同一時刻，有兩個繞組同時在工作，效率提高了
功率大了，力矩大了從而導致扭矩大，電機體積會小
缺點：
不適合做大電機和大功率設備，因?yàn)樾切芜B接是三項都有一個中心點，如果要痛大電源/讓大電流通過的話（比如200A），在這個中心點上就必須有個焊接電阻。這個時候一旦形成大電流的話，就會產生熱損耗，這個時候嗯發熱，就會升溫，溫度高了，電阻融化。
三角連接
-

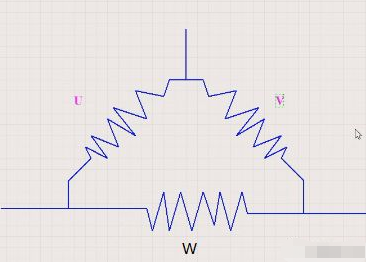

圖為三角連接的UVW連接
三角連接的特點 -
所有引出線都在電機的外部
-
內部沒有引出線（相對于星形連接），適合做大電機，適合大電源
-
在任何情況下，都有三個繞組都在通電，功率很大，力矩大，扭矩也很大
-
相同的體積，輸出的功率最大，也就是有效匝數是最多的
同樣的功率電機而言，輸出扭矩和輸出功率也是最大，轉速偏低
-
三角連接和星形連接的區別
-
三角連接的扭矩比星形連接要大
三角連接扭矩比星形連接大，意味著電感量大，匝數多，轉速低。在一定功率情況下，電感量和轉速呈反比
磁極
很多電機都會有多對磁極。
磁極對數越多，每轉一圈的機械周期 里面需要轉動的電角度就越多，電機一圈的位置轉動每一格就比較少。
由于是無刷電機，所以需要電子換向，要知道換向，就需要確定轉子的位置，才能確定換向時刻點。
怎么確定換向時刻點
傳感器1.1 HALL1.2 旋轉變壓器1.3 光柵
無位置傳感器的控制方式無位置傳感器電機,叫無感馬達有位置傳感器電機,叫有感馬達
HALL的種類
HALL是一種磁感應，需要供電，磁感應之后，會把磁信號轉換為電信號
HALL 分為鎖存型HALL 和 HALLy元件
將磁極的N/S變成電壓的高/低電平，稱之為鎖存型HALL
類似于交流變量，把交流變量變成一個方波（通過比較器）稱之為HALL元件。
