86無刷電機接線圖，安裝尺寸圖
發布時間：2020-12-04 06:45:24

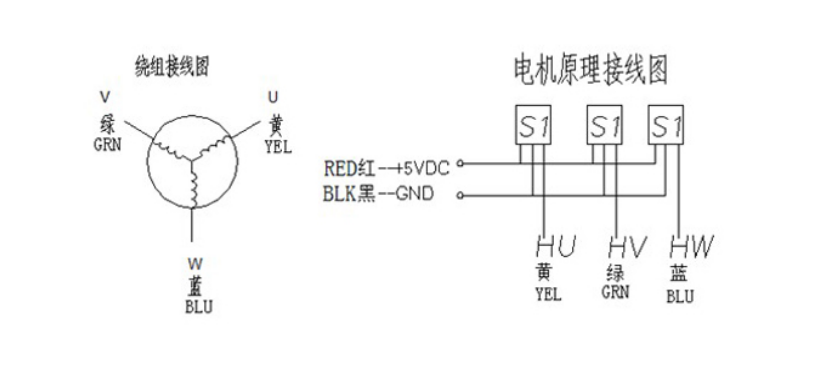

86無刷電機接線圖

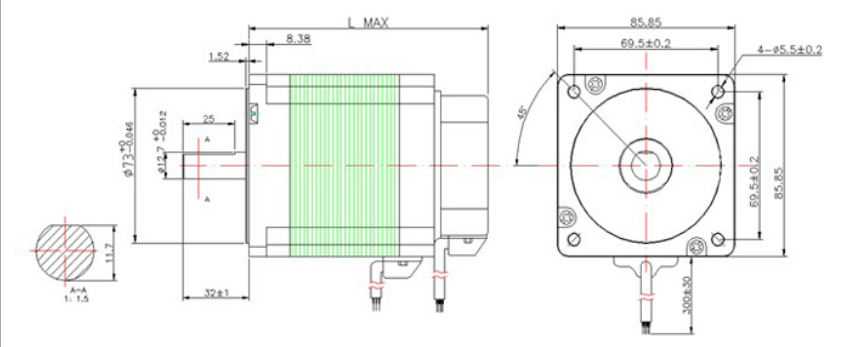

86無刷電機安裝尺寸圖
86無刷電機匹配驅動器：

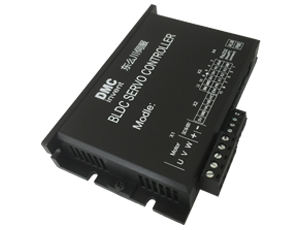

直流無刷伺服驅動器PMS718
正弦波直流無刷電機驅動器DBLS515
驅動器參數列表：
86無刷電機安裝尺寸圖
86無刷電機匹配驅動器：
直流無刷伺服驅動器PMS718
正弦波直流無刷電機驅動器DBLS515
驅動器參數列表：
| 輸入電壓 | DC1 8V-50V |
| 工作電流 | <=10A |
| 電機霍爾類型 | 60度,300度,120度,240度 |
| 工作模式 | 霍爾速度閉環 |
|
調速方式 |
0-5V模擬量輸入, 0-100%PWM輸入 （PWM頻率范圍：1KHz-20KHz），內部給定，多段速1，多段速2 |
| 調速范圍 | 0—6000RPM |
|
保護功能 |
短路：當異常電流大于50A時，產生短e路保護 l 過流：當電流超過工作電流設置值并持續一設定時間后產生過流保護 e l 過壓:當電壓超過55V時產t生過電壓保護 欠壓:當電壓低于18V時s產生欠電壓保護。 l 霍爾異常：包括相位異常及值異常. |
|
工作環境
|
場合：無腐蝕性，易g燃i，易爆，導電的氣體，液體,粉塵 溫度：-10-55℃(無凍霜) 濕度：小于90e%RH(不結露) 海拔R：小于1000m 振動：小于0.5G,10hz—60hz(非連續運行) 防護等級： IP21 |
| 散熱方式 | 自然風冷 |
| 尺寸大小 | 120*76*33 單位:mm |
| 重量 |
250g |
