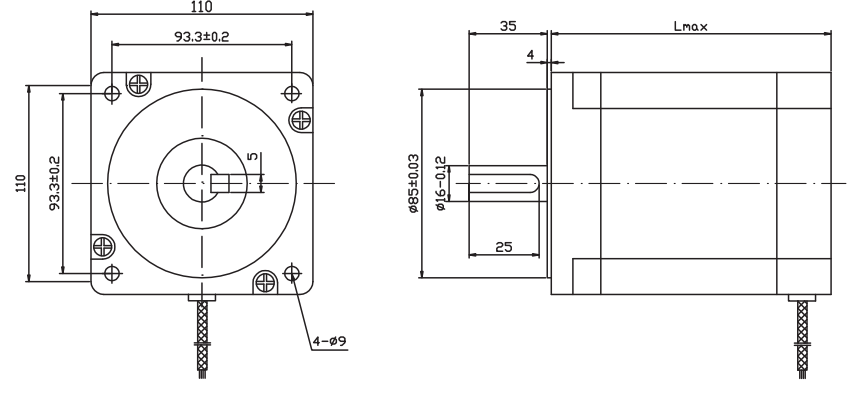

110步進電機-110mm步進電機尺寸、扭矩功率、額定
發布時間：2020-08-08 03:42:09
| 項目 | 技術參數 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%（1KHz） |
| 溫升 | 80 ℃ Max.(額定電流，2相通電) |
| 環境溫度 | -20℃~﹢50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC一分鐘 |
| 徑向間隙 | 0.02mmMax.（450g負載） |
| 軸向間隙 | 0.08mmMax.（450g負載） |
| 徑向最大負載 | 220N（距法蘭面20mm） |
| 軸向最大負載 | 60N |

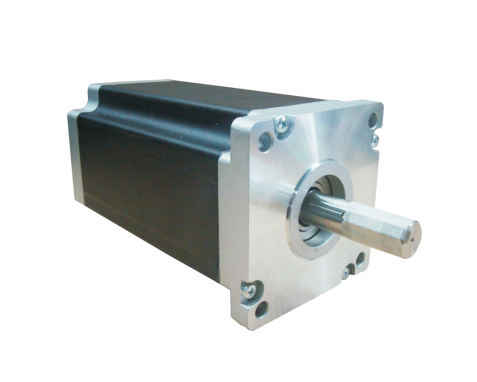

110mm二相混合式步進電機型號、110二相步進電機額定電流、110二相步進電機轉矩
| 型號 |
步距角 (度) |
額定電流（A） |
相電阻 （Ω） |
相電感 （mH） |
保持轉矩（N.M） | 轉子慣量（g.c㎡） |
重量 （kg） |
機身長 （mm） |
軸徑 （mm） |
引線數 |
| 110HS12 | 1.8 | 5.5 | 0.70 | 9.80 | 11.20 | 5500 | 5.00 | 99 | 19 | 4 |
| 110HS20 | 1.8 | 6.5 | 0.72 | 11.50 | 21.00 | 10900 | 8.40 | 150 | 19 | 4 |
| 110HS28 | 1.8 | 8 | 0.67 | 12.00 | 28.00 | 16200 | 11.70 | 201 | 19 | 4 |
注：以上為常用電機型號，其它型號可根據客戶要求定制

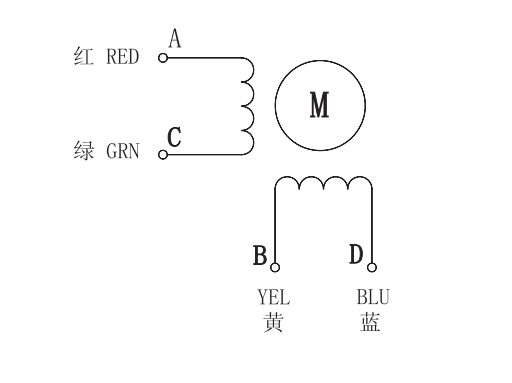

110二相步進電機接線方式，110mm二相混合式步進電機接線圖示例
