一、閉環步進電機驅動器產品特性?

1.采用全新32位電機控專用DSP芯片;
2.采用先進的矢量型閉環控制技術;
3.具有梯形凌測N試功能;?·靜態電流和動態電流可以任意設置（0-65A黨理內）;
4.可驅動57系列簡易同服電機;?·光規隔離差分信號輸入;4-28V電平輸入時，不用接規流電塑·脈沖響應頻率最高可達200KHZ（更高可改）;
5.細分設定1-56可選，也可以根據用戶要求進號定義·具有過流、過壓和隙綜誤差超差等保護;
6.控制輸入信號具有差分方式，共陽吸，共期吸三種度入方法;
7.可通過SW1開關改變電機運動方向?;

二、閉環步進電機驅動器概述

  3DHS65是一款新型簡易同星驅動器，采用最新專用電機控制DSP芯片和應用矢量型閉環控測技術，從而徹度克服開環步進電機丟步的同題，同時也能明顯提升電機的高速性能、降低電機的發熱程度和減小電機的振動，從而提升機器的加工速度和精度降低機遇的能托。在電機連續過載時，驅動器會輸出股警信號，具有與交流伺服系統同樣的可靠性。安裝尺寸小性價比高?。

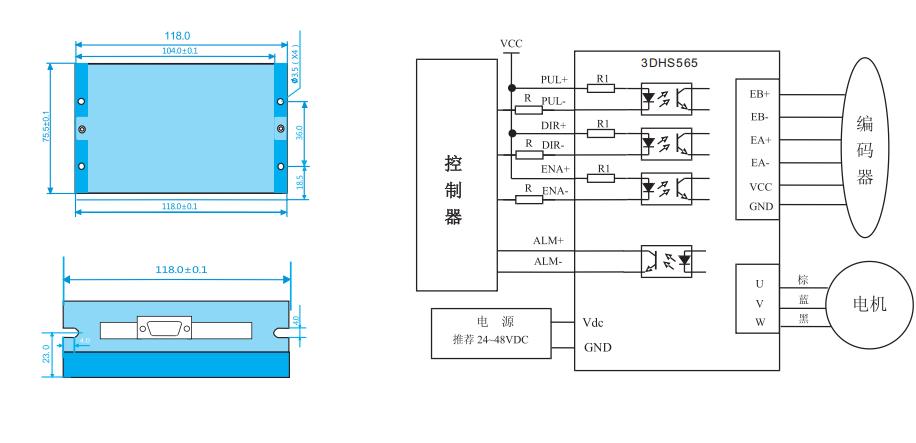

三、閉環步進電機驅動器尺寸圖，接線示意圖

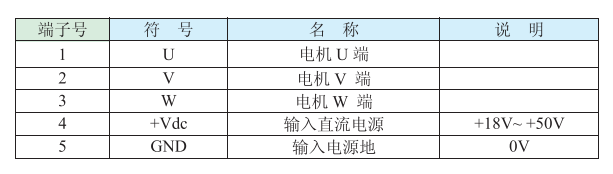

四、閉環步進驅動器接口與接線介紹?

2.編碼器信號輸入端口說明

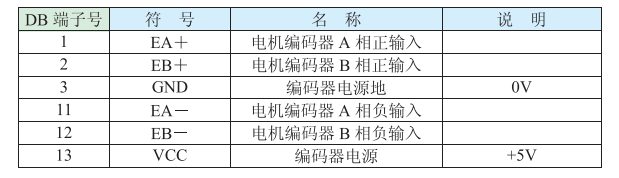

   3DHS565編碼器信號接口采用15Pin 的DB頭，引腳定義如下表∶?

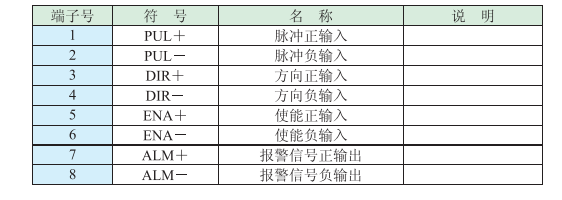

3.控制信號端口
