在用到86步進電機的操作流程中，有哪些必須需注意的間題點？

1、無接線圖的具體情況下如何連接驅動器與步進電機？

能夠用到萬用表的通斷檔，測量電機隨意兩條線間的通斷。若測到兩條線導通，則表明此為電機的一個繞組，應連接驅動器相匹配的同一輸出，如A+,A-2個部位。

2、86步進電機運行方位反方向？

將電機的任意一個繞組的線調換位置，如本來A+接紅色電纜，A-接黃色電纜，更改成A+接黃色電纜，A-接紅色電纜。

3、86步進電機運行操作過程中抖動？

1、調整變更電機的操縱單脈沖細分化；
2、電機主要參數型號選擇不夠，造成負載負載。

步進電機轉矩主要參數型號選擇時，一定需注意樣版標志轉矩一般為維持轉矩，此為電機軸維持具體情況下的轉矩。電機運行具體情況下的轉矩是低于此參數的。以下為步進電機運行轉矩與轉速比的曲線圖關聯：

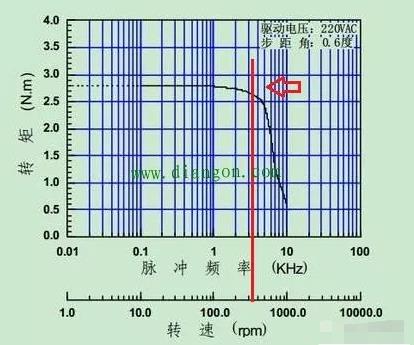

步進電機轉矩與轉速比的曲線圖關聯

從圖中能夠見到，步進電機在低速檔段轉矩平穩(變化量并不大)；當轉速比超過約750rpm時，轉矩極速降低。從而，在用到步進電機操縱時，不可開展過高速旋轉的運行用到。若用到操作流程中，將轉速比設計方案過高，則很有可能會由于電機轉速比的降低而出現電機顫動的狀況。

4、86步進電機是不是毀壞檢驗？

用到數據萬用表的通斷繳，檢驗電機每個繞組是不是一切正常，一般的，若一切正常是能夠檢驗到其同一個繞組為通斷具體情況。(需注意此方式 不一定徹底都可以查驗出出現異常，僅做為一個基本迅速辨別方式 。有時候亦會出現，繞組檢驗一切正常，但電機仍然毀壞不運行的的狀況)

5、plc輸出為24V，步進驅動器操縱端口號為9V鍵入。

此類的狀況下，能夠在PLC的輸出IO到步進驅動器操縱鍵入口中間，提升一個2KΩ，2W的電阻器，以過流保護維護操縱IO不被毀壞。
