PLC實現步進電機的定位控制方法|圖解

發布時間：2020-05-25 05:52:40

步進電機原理之前講過，如今再簡略說一下：步進電機屬于控制類電動機，它是將差分信號轉化成一個旋轉角度的電動機，在非超載的狀態下，電機的轉速、停止的部位只在于脈沖信號的頻率和脈沖數，主要是運用在儀器儀表、智能機器人、全自動自動生產線、空調扇葉旋轉等機器設備。每來一個脈沖，電動機就選轉一個角度，步進電機的運作，必須脈沖輸入。步進電機分成反應式、永磁式和混合式三種。反應式步進電機：構造簡易低成本，可是動態性能差、效率低、發熱大、可靠性難以保證，因此如今基本早已淘汰。永磁式步進電機：動態性能好、輸出力矩很大，但誤差相對而言大一些，因其價格便宜普遍使用于消費性設備。混合式步進電機：結合了反應式和永磁式的優勢，力矩大、動態性能好、步距角小，高精度，可是結構相對而言復雜，價錢也相對性高，通常運用于工業生產。

步進電機工作原理圖

第一步：電路設計

由于步進電機的功率一般比較小，并且原理簡單，控制電路和主電路可以在一起繪制。

第二步：確定I/O口點數和地址的分配

X0-------------------------------------------------------------啟動按鈕SB1

X1------------------------------------------------------------停止按鈕SB2

X2------------------------------------------------------------ST2開關

X3------------------------------------------------------------ST3開關

X4------------------------------------------------------------ST4開關

Y0------------------------------------------------------------脈沖輸出

Y1------------------------------------------------------------方向

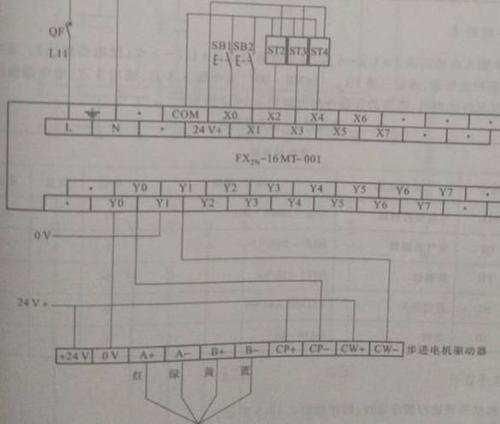

步進電機電路控制原理圖

第三步：設備元器件清單

由于輸入點數5點、輸出點數位2，我們可以選型為三菱FX2N-16MR-001。

PLC-----------可編程控制器-----FX2N-16MR-001

QF-----------空氣斷路器---------DZ47-D10/1P

FU----------熔斷器----------------RT18-32/6A

ST---------接近開關--------------SA1805,SA1705

SB---------按鈕--------------------LA39-11

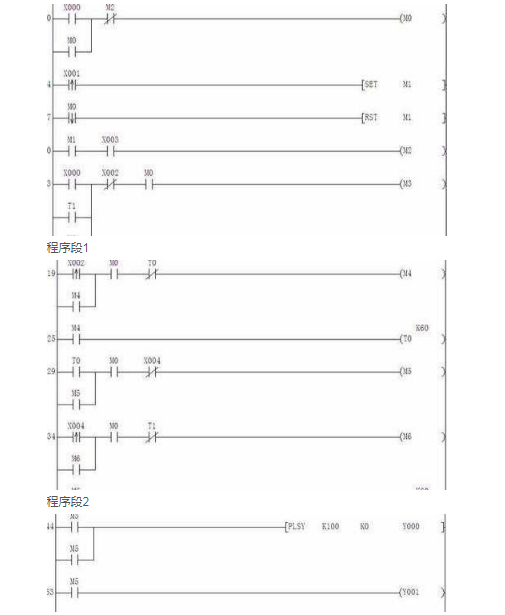

第四步：程序設計

程序設計

程序段3

第五步：運行調試及指令講解

前面都是一些基本指令，下面主要講一下脈沖輸出指令的用法和特點。

脈沖輸出指令PLSY詳細講解，脈沖輸出指令格式是PLSY[S1] [S2] [D]或DPLSY[S1] [S2] [D] 。

指令功能是：PLSY是16位的脈沖輸出指令，以[S1]指定的頻率產生[S2]個定量的脈沖，輸出[D]所指定的軟元件中(Y0或Y1)。

DPLSY是32位脈沖輸出指令，以[S1+1][S1]指定的頻率產生[S2+1] [S2]個定量的脈沖，輸出[D]所指定的軟元件中(Y0或Y1)。

[S1] 、[S2]操作數范圍：K、H、KnX、KnY、KnM、KnS、T、C、D、V、Z。其中[S1]指定的是頻率的范圍。16位指令時的數值范圍是K2~K20000,所對應的頻率是2~20000HZ、32位指令時的數值范圍是K1~K100000,所對應的頻率是1~100000HZ；[S2]指定的是產生脈沖的數量。允許設定的范圍：16位指令設定的范圍是從1-32767（PLS）,32位指令設定的范圍是從1-2147483647（PLS）。如果將該值指定為0時，那么所產生的脈沖不做限制。

[D] 操作數范圍：Y0或Y1。

指令要求：

第一：在指令執行過程中，變更[S2] 指定的字軟元件內容后，將從下一個指令驅動開始執行變更內容。

第二：[D]指定輸出脈沖的Y編號。僅限于Y0或Y1有效（注意：一般PLC輸出方式使用晶體管輸出方式），為了輸出高頻脈沖，可編程控制器的輸出晶體管上一定要是額定負載的電流。

第三：脈沖的占空比位50%ON，50%OFF。輸出控制不受掃描周期的影響，采用中斷處理方式。

第四：設定脈沖發完后，執行結束標志M8029動作。

第五：從Y0或Y1輸出的脈沖數將保存于特殊數據寄存器當中。D8140(低位)，D8141(高位)：輸出到Y(jié)0的脈沖總數。D8142(低位)，D8143(高位)：輸出到Y(jié)1的脈沖總數。D8136(低位)D8137(高位)：輸出到Y(jié)0或Y1的脈沖總數。

各個數據寄存器內容可以利用“DMOV K0 D80**”執行清除。
